Eine Silowaage oder Siloverwiegung für Tanks, Behälter oder Silos zur gravimetrischen Erfassung des Inhalts ermöglicht einen reibungslosen Produktionsablauf.
Um eine präzise Materialerfassung zu erreichen, werden bestehende Silos mit Sensoren ausgestattet und neue Silos auf Wägezellen montiert.
Siloverwiegung
Nachrüstbare Siloverwiegung

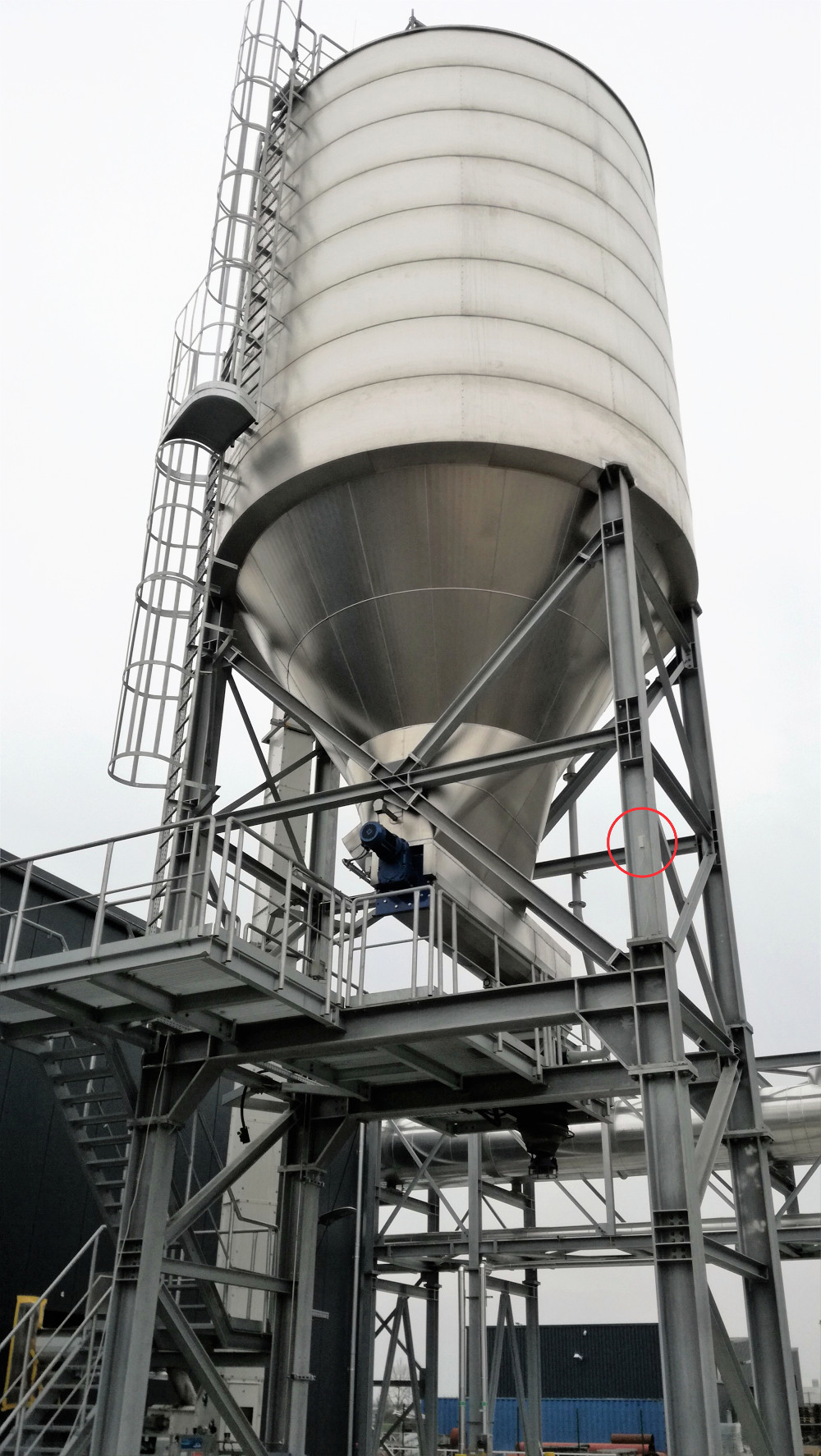

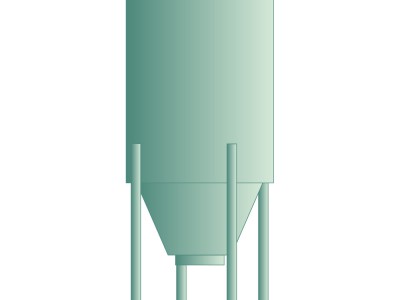

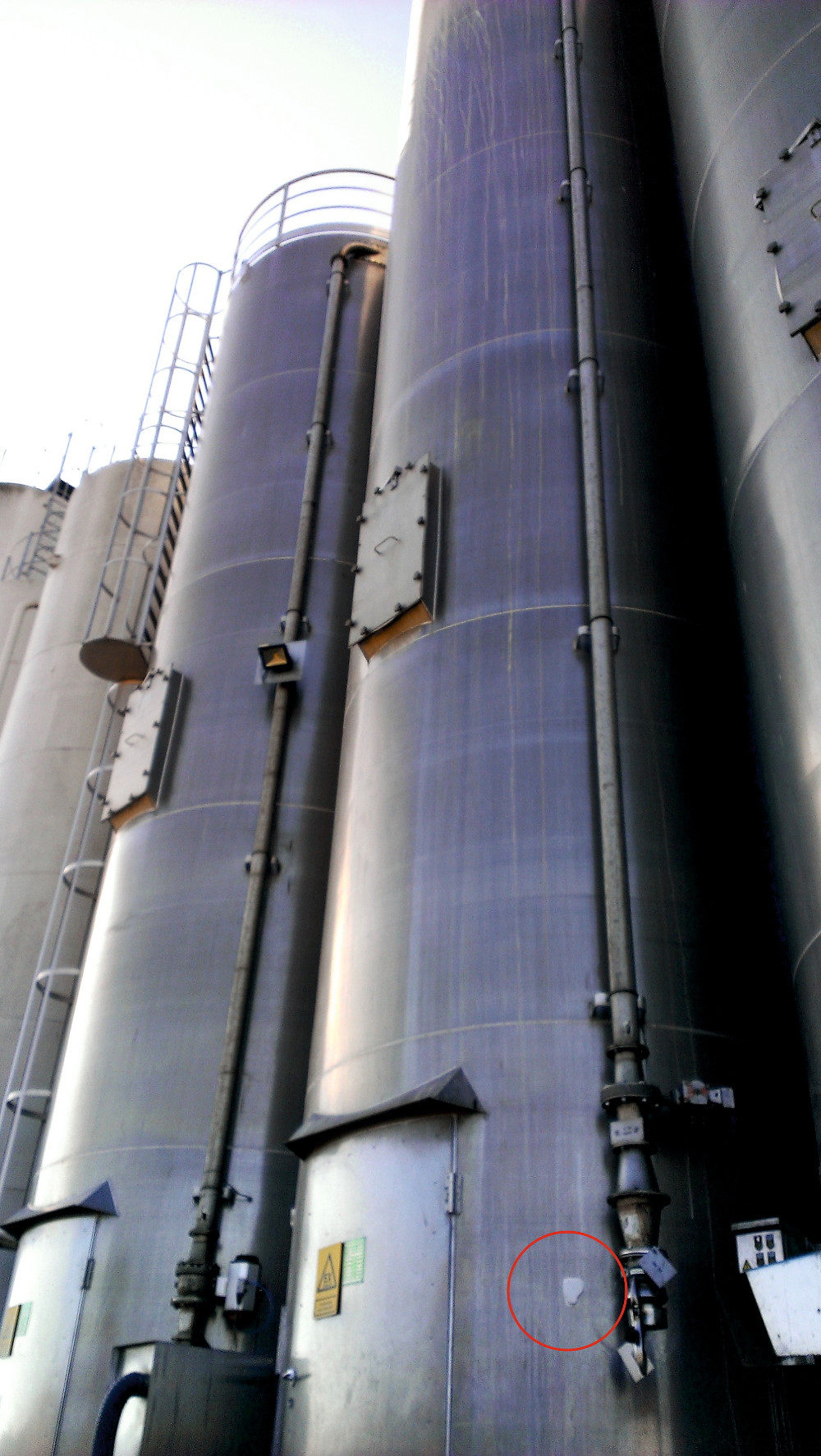

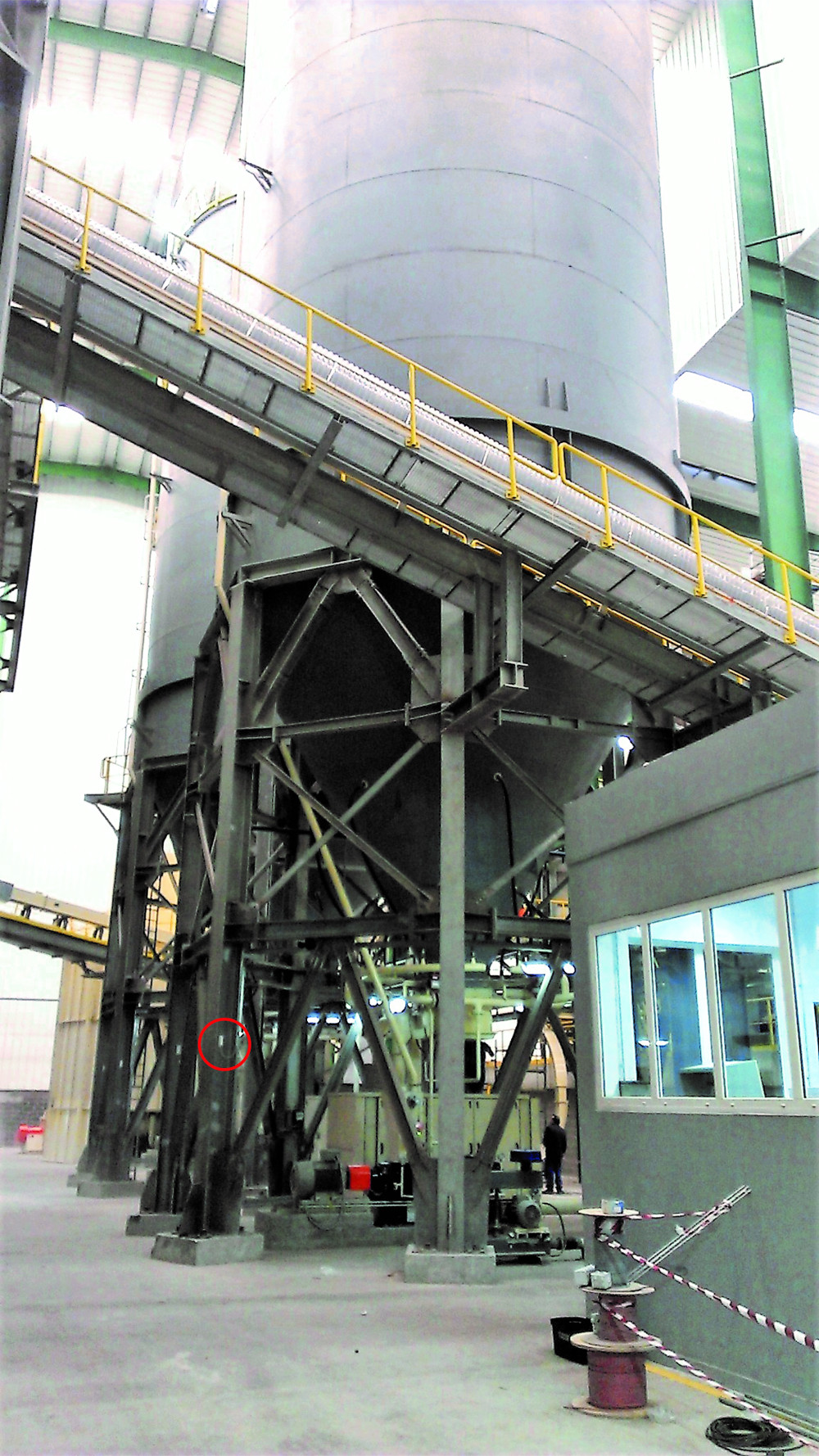

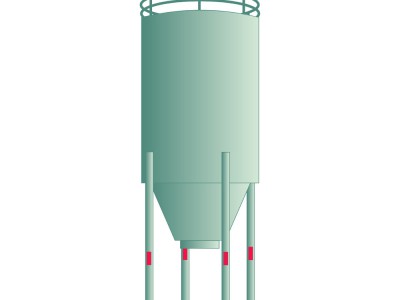

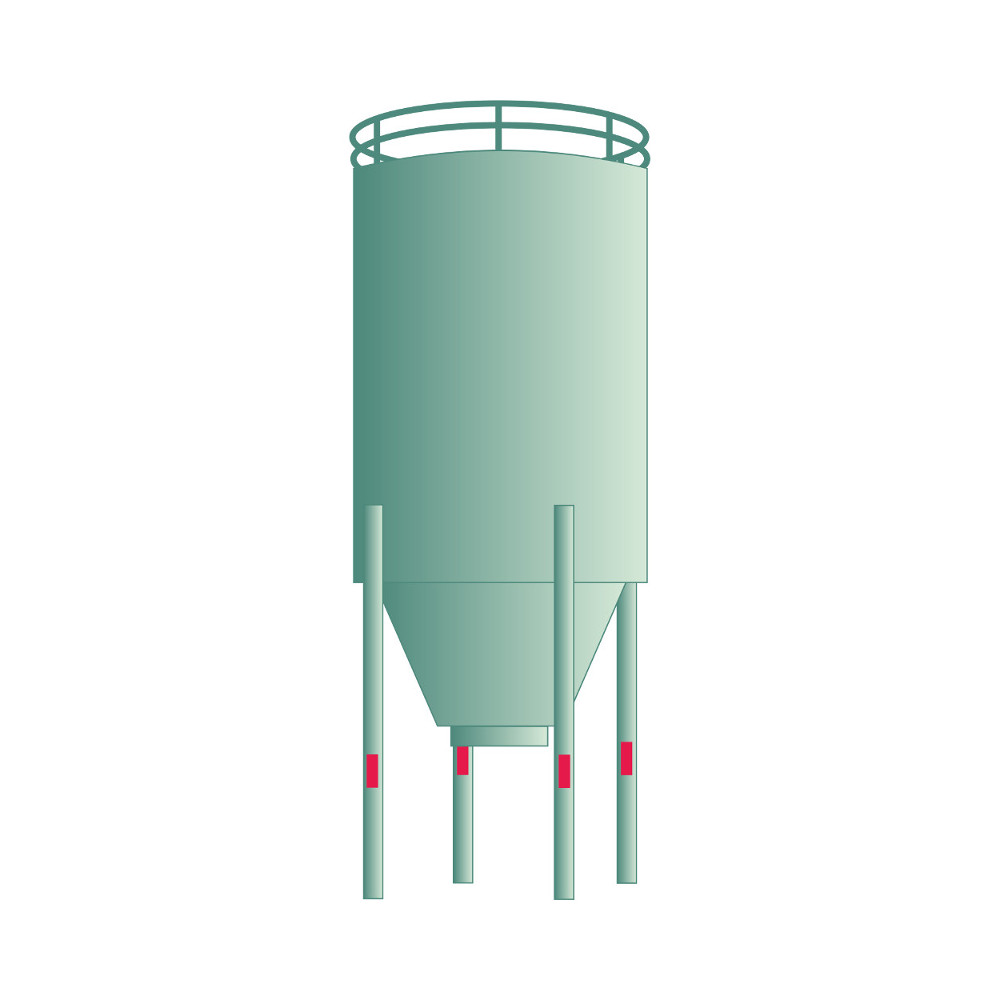

Die nachrüstbare Siloverwiegung bzw. Gewichtsmessung für Silos, Tanks oder Behälter erfolgt durch Erfassung der Verformung in der Stütz-, Stahlkonstruktion.
Innerhalb weniger Stunden, ohne Produktionsunterbrechung, an die vorhandenen Silos montiert, erhalten Sie eine wartungsfreie Silowaage mit Inhalten bis 1000 t und mehr.
Nachrüstbare Siloverwiegung

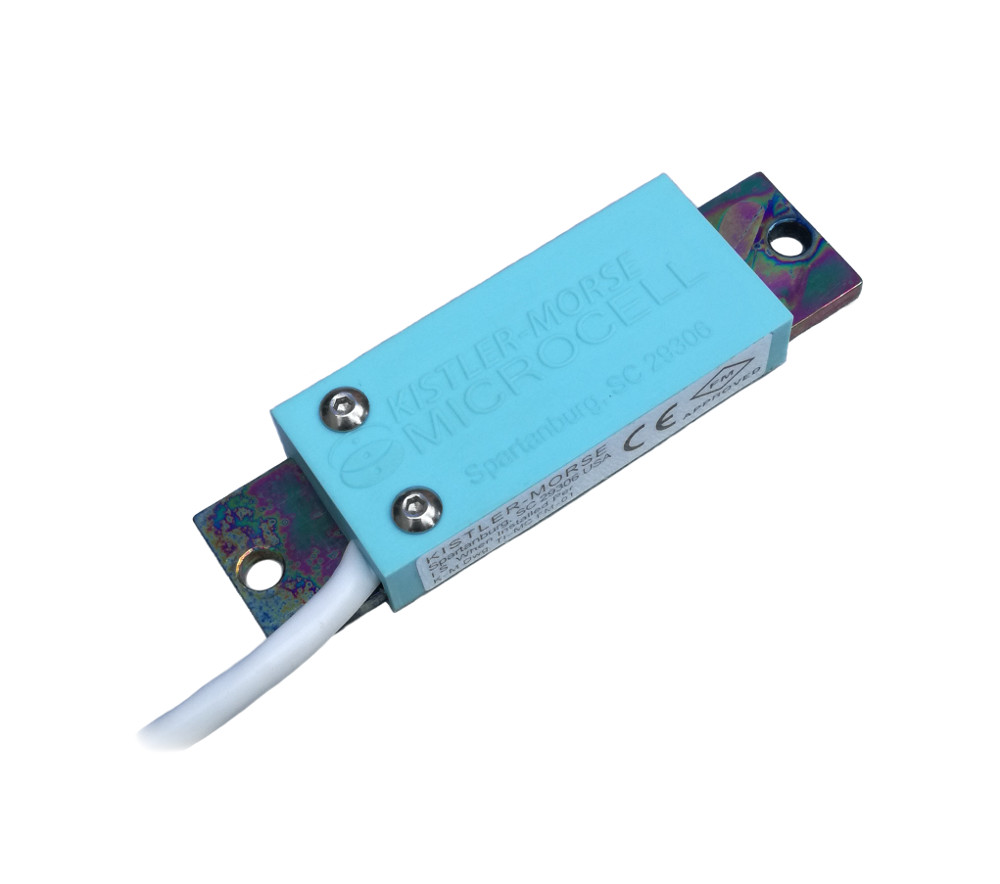

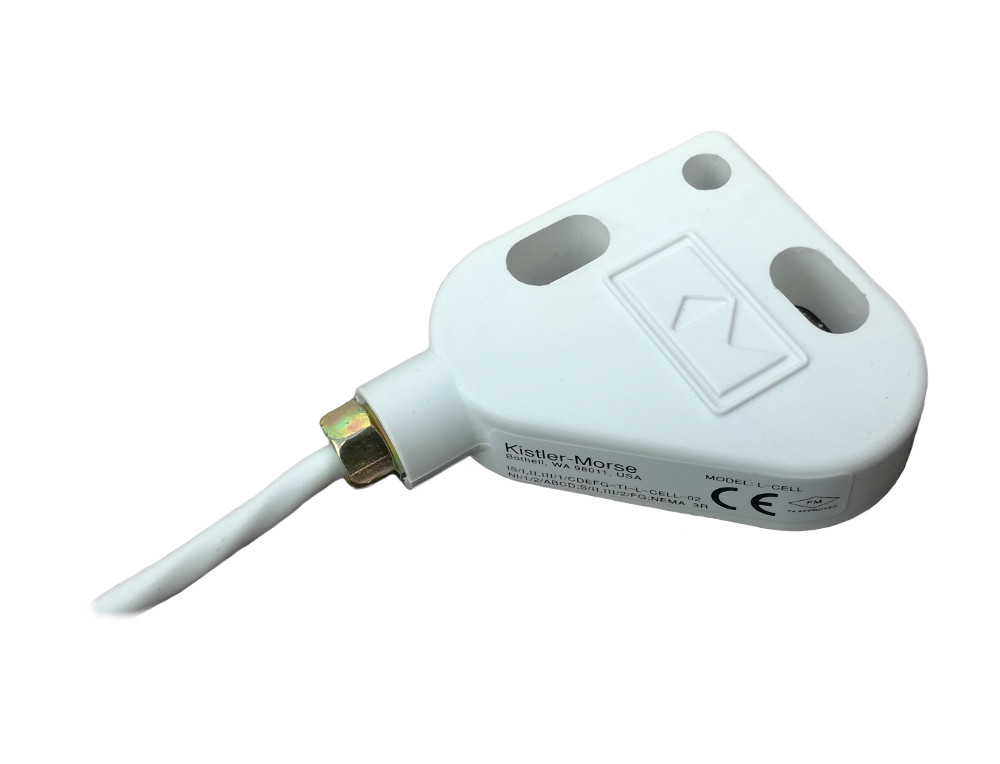

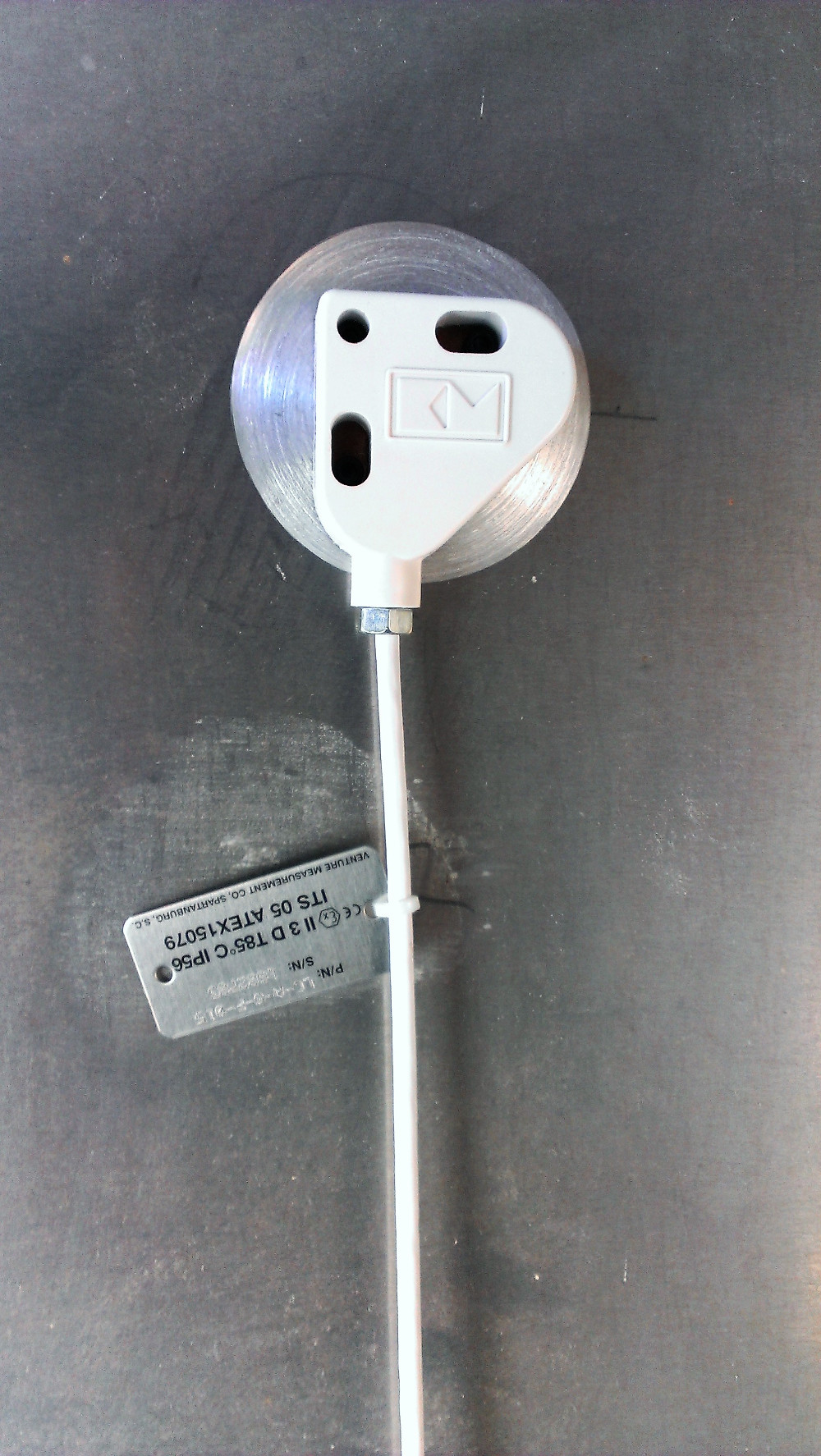

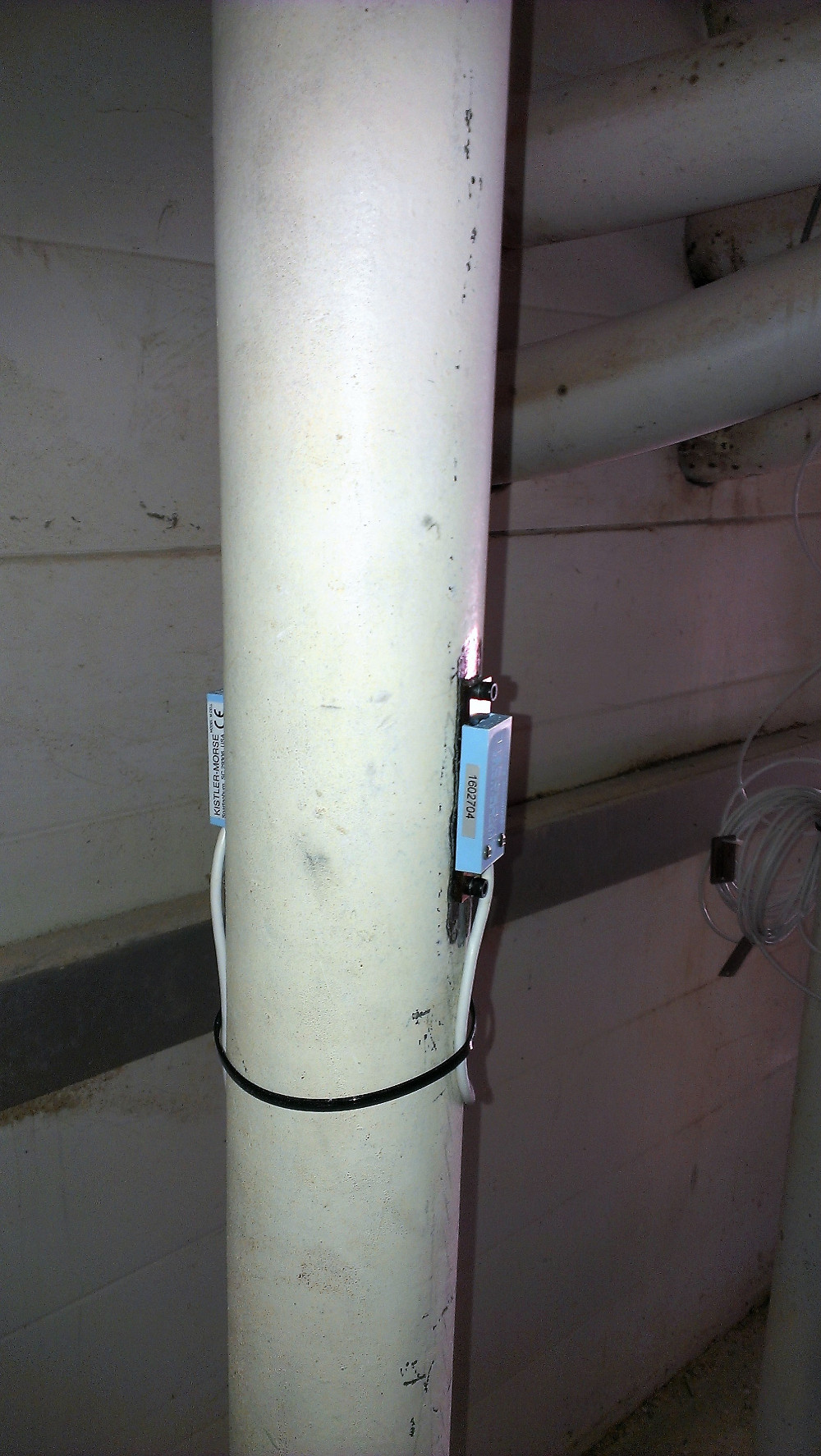

Microcell / L-Cell
Die Halbleiter-Dehnungsmessstreifen Microcell und L-Cell sind hochsensitive Sensoren, welche speziell zur gravimetrischen Materialerfassung in Lagersilos entwickelt wurden.

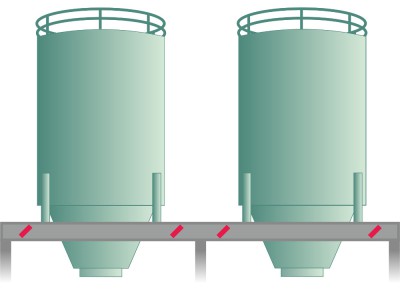

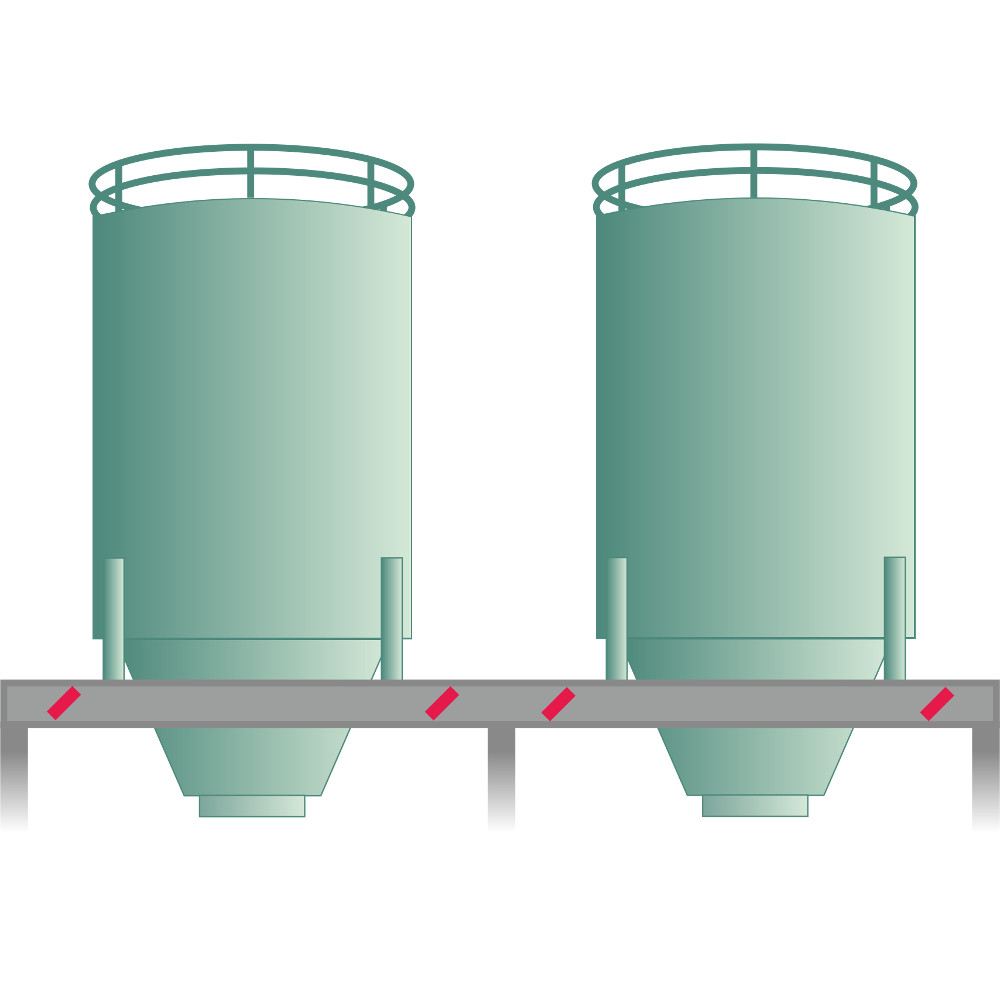

Bei Befüllung bzw. Entleerung der Silos entsteht eine Stauchung, Dehnung oder Scherung in der Tragkonstruktion. Diese Verformung der Stahlkonstruktion wird erfasst und mittels einer speziellen Elektronik digitalisiert und als Gewicht angezeigt.
Die Genauigkeit dieser MICROCELL® -Messung ist abhängig von der Anzahl der Sensoren und der Flächenbelastung in den Trägern oder Stützen.
Vorteile
Montage während der Produktion
absolut wartungsfrei
keine Berührung mit dem Produkt im Silo/ Behälter
kontinuierliche Anzeige von Füllstand oder Gewicht
kostengünstig im Vergleich mit Wägezellen
Auswerteelektronik

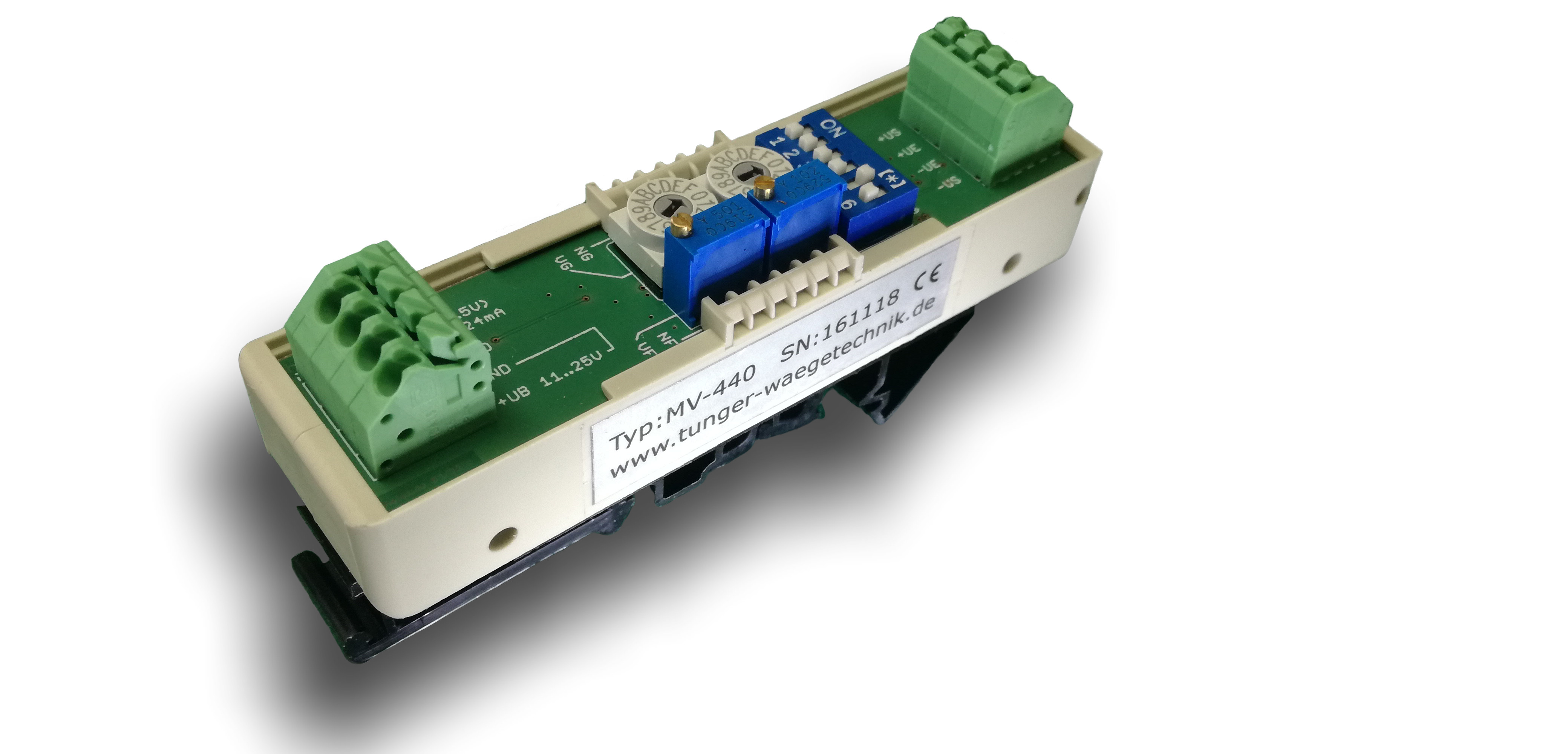

Analog-Messverstärker MV440
Sehr genauer und dennoch preiswerter Messverstärker für Anwendungen mit Wägezellen und Dehnungsmessstreifen vom Typ Microcell®. Der MV440 ist geeignet für C-Schienen-Montage und ideal einsetzbar für die Anbindung an SPS Steuerungen mittels des 20mA-Analogausgangs.

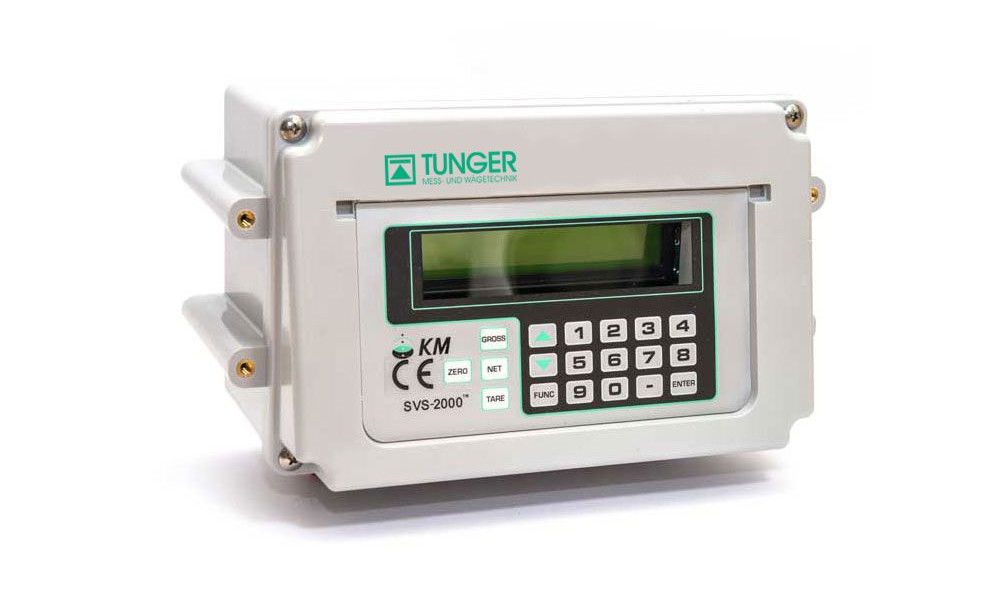

Anzeigeelektronik SVS2000
Vielseitige digitale Anzeigeelektronik zur Wiedergabe genauer Gewichtswerte in Verbindung mit Dehnungsmessstreifen. Die verfügbare Schnittstellenvielfalt ermöglicht eine einfache und sichere Integration von Wiegensystemen an jedes Automatisierungssystem. Die Elektronik bietet sowohl analoge als auch digitale Ausgänge.
Siloverwiegung

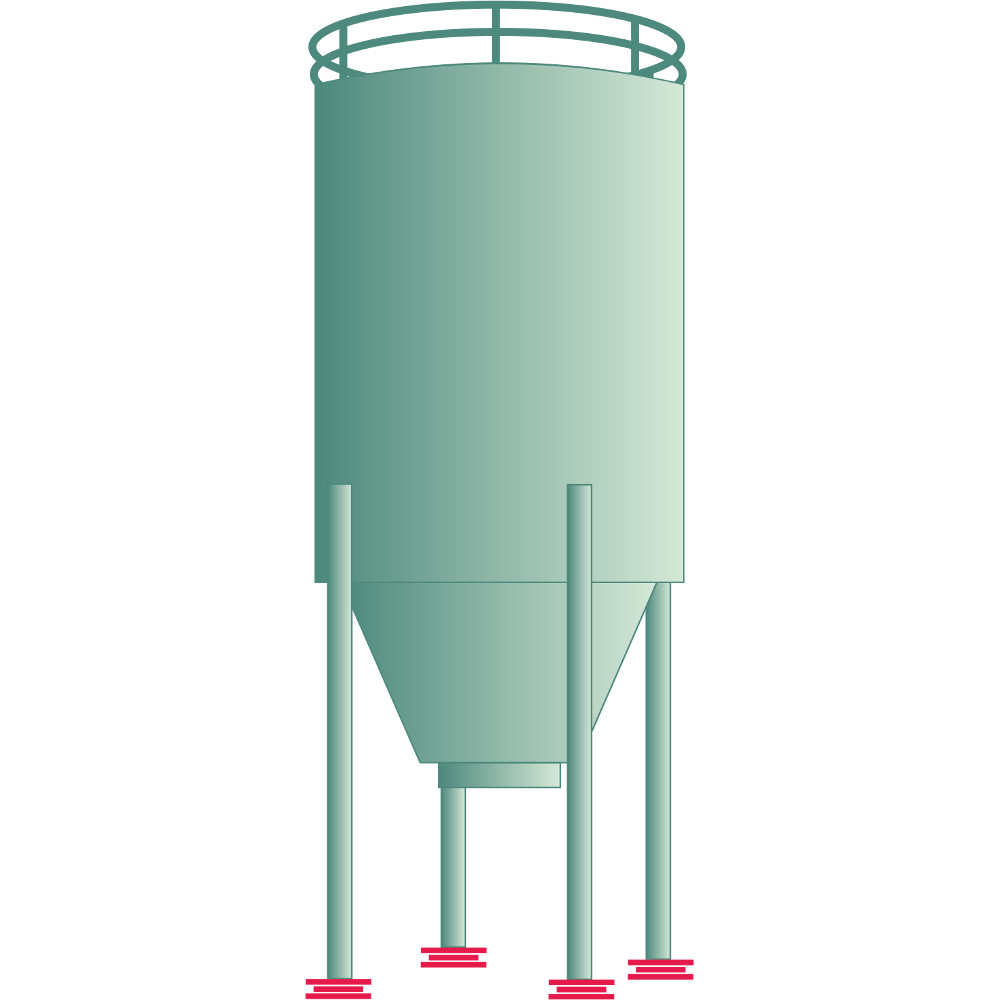

Silowaage mit Wägezellen
Unsere Wägeeinheiten bestehen aus einem kompakten Montagemodul mit integrierter Wägezelle und eignen sich für Silos bzw. Behälter bis ca. 600t.
Die Wägeeinheiten werden zwischen Siloauflage und dem Fundament oder der Unterkonstruktion verschraubt. Sie fixieren das Silo in alle Richtungen und kompensieren gleichzeitig eine Ausdehnung durch Temperaturunterschiede.
Die Montagemodule haben eine integrierte Abhebesicherung und sichern somit das Silo.

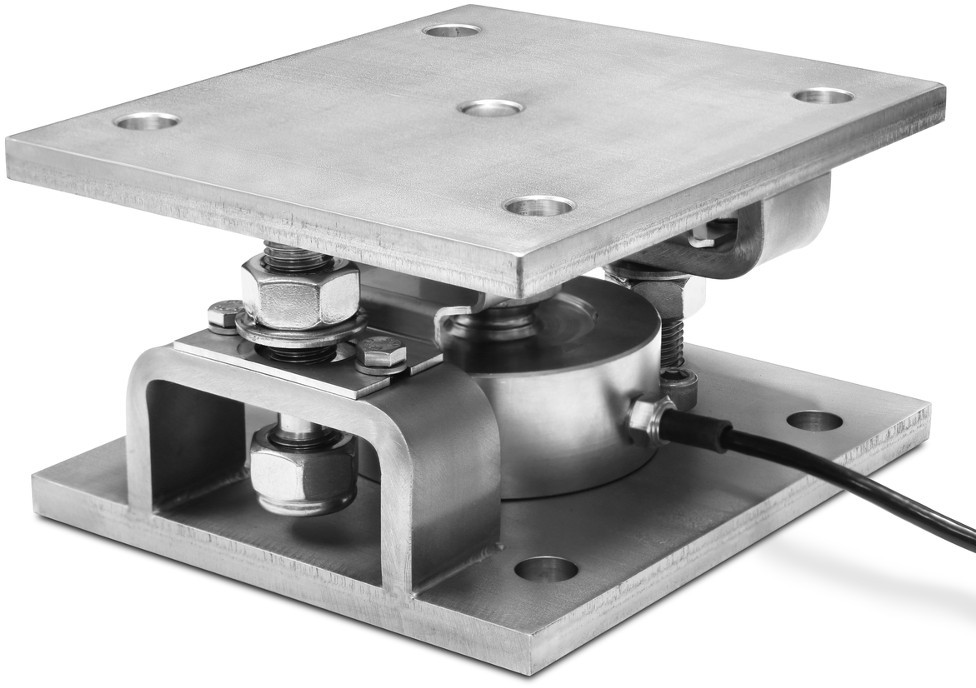

Wägeeinheit WECP
Montagemodul mit Druckmessdose-Wägezelle aus Edelstahl, Schutzart IP68
erhältlich in ATEX- Ausführung
Nennlasten von 0,25 t bis 100 t
Montagemodul aus vernickeltem Stahl oder Edelstahl
Einfache Montage
Wechseln der Wägezelle im montiertem Zustand möglich
Schutz gegen elektrostatische Aufladungen
Selbstzentrierende Verbindungssegmente zwischen unterer und oberer Montagplatte

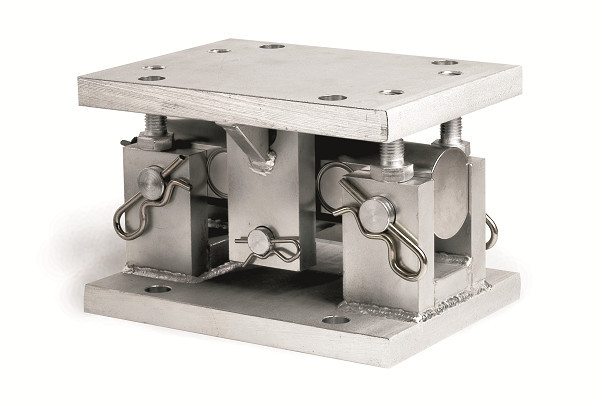

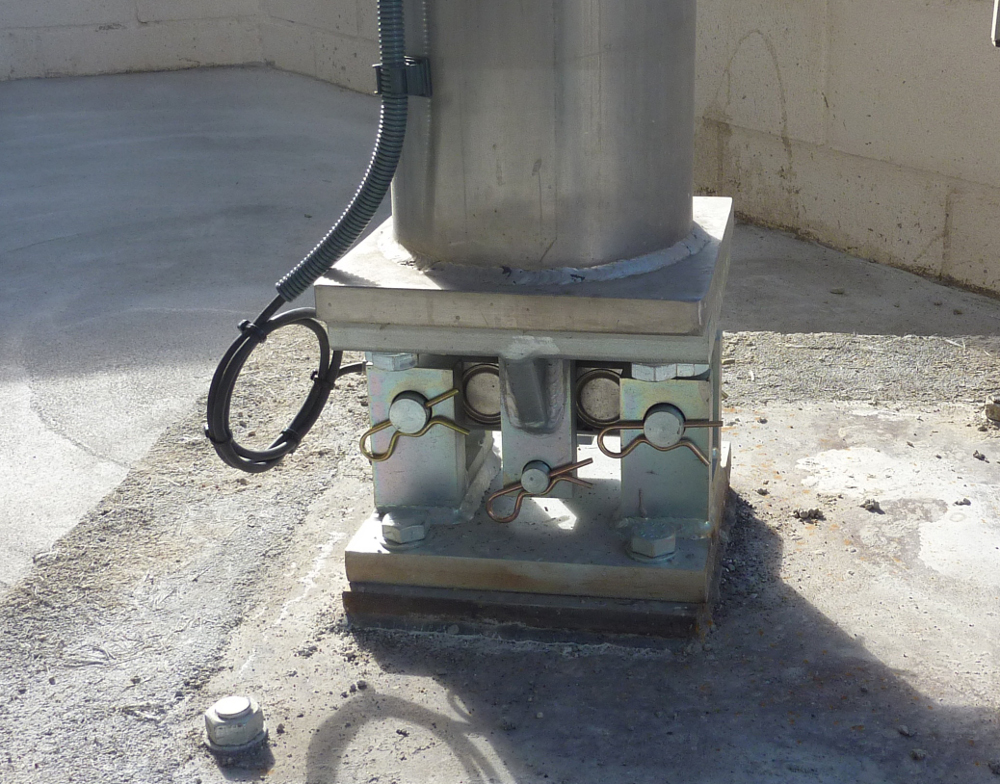

Wägeeinheit WEM460
Montagemodul mit Doppelscherstab-Wägezelle aus Edelstahl, Schutzart IP68
erhältlich in ATEX- Ausführung
Nennlasten von 5 t bis 100 t
Montagemodul aus verzinktem Stahl oder Edelstahl
erhältlich in zertifizierter Ausführung EN 1090 (50 t, 100 t)
Einfache Montage
Wechseln der Wägezelle im montiertem Zustand möglich
Anwendung

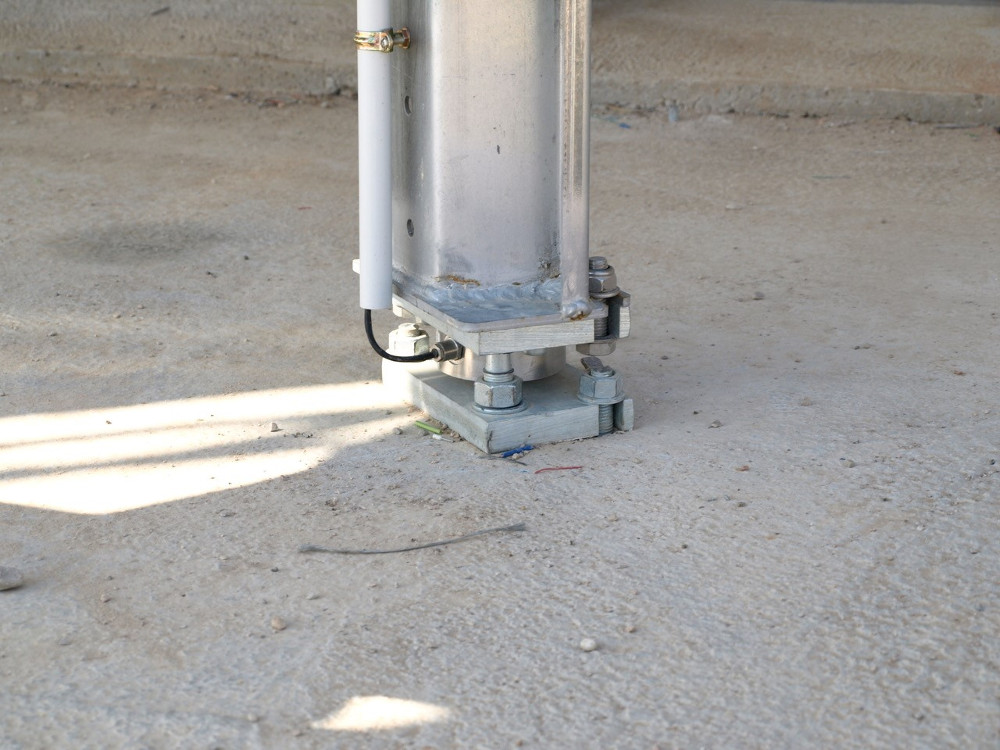

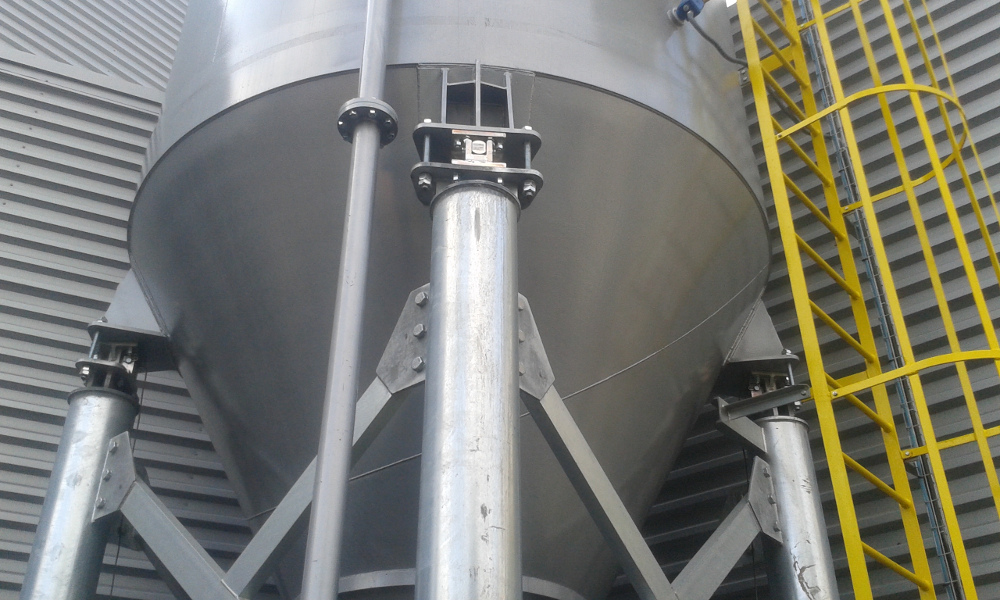

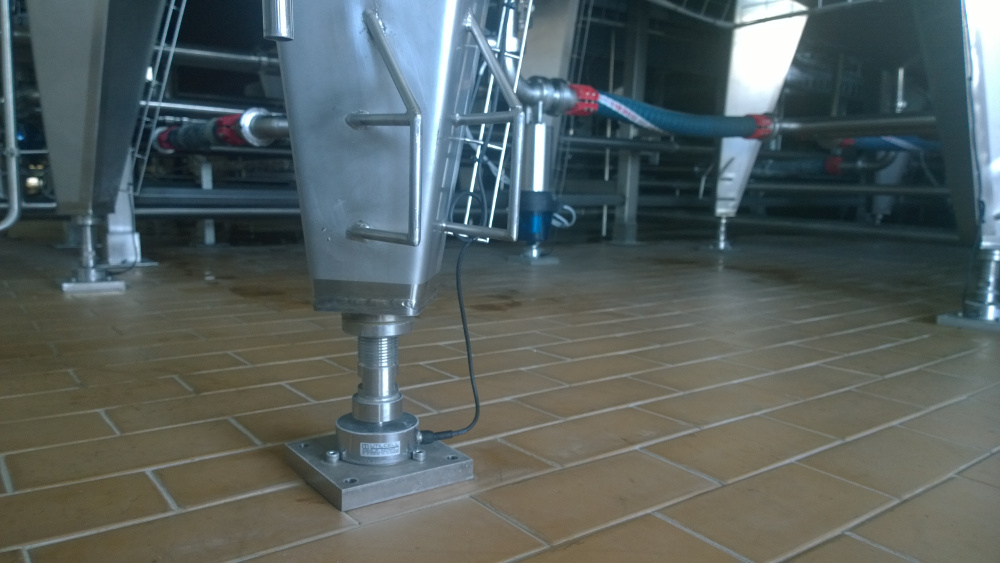

Silowaage mit Wägezelle CP/420Silowaage mit Wägezelle 420Silowaage mit Wägeeinheit WEM460Silowaage mit Wägeeinheit WEM460
